갈바노 스캐너 용접 시스템
SFU-150
 |
「 SUPER LASER 」Series로 레이저 스캐닝!
특징
- 최대 32종류의 스캐닝데이터가 등록가능.
- 설정은, 전용 소프트웨어로 용이하게 입력가능.
사용용도
- 다점 레이저용접으로 단시간에 용접할 경우.
(휴대전화 기판 등)
- 복수의 용접경로에 의한 제어가 필요한 경우 등.
|
형식→ |
OP.-01 |
OP.-02 |
fθ렌즈 초점거리 |
163mm |
254mm |
가공범위 |
50x50사각
또는
55x110mm타원
|
110x110mm |
WORK 거리 |
195mm |
295mm |
원점 OFFSET |
820μm이하 |
1270μm이하 |
기울기 |
250μm이하 |
380μm이하 |
비직선정 |
570μm이하 |
890μm이하 |
위치재현성 |
4μm이하 |
6μm이하 |
최대가공속도 |
700mm/s |
700mm/s |
최대위치결정속도 |
3000mm/s |
3000mm/s |
전원사양 |
90 ~ 120V/
200 ~ 240V/
50/60Hz
|
90 ~ 120V/
200 ~ 240V/
50/60Hz
|
동작온도범위 |
25℃±10℃ |
25℃±10℃ |
냉각사양 |
건조여과공기
20L/분
냉각수5L/분
|
건조여과공기
20L/분
냉각수5L/분
|
|
CCD카메라 부착형 출사유닛트
Type U Series
|

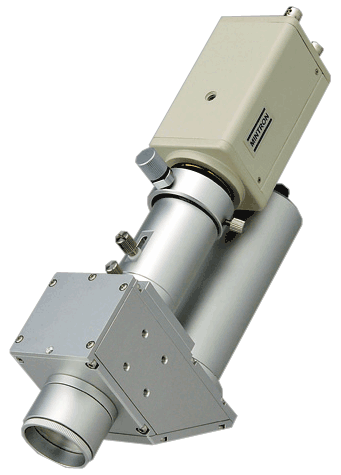

※사진은THM Ⅲ-30A - 100100 U
 |
「 SUPER LASER 」Series로 출사유닛트 옵션!
특징
- WORK의 가공점이 모니터TV에 의해서 쉽게 확인 가능.
사용용도
- 가이드광으로 가공점 확인이 어려운 미세 WORK의 위치확인.
- WORK뒷면 등 가공점 확인이 곤란한 장소의 용접위치 확인 등.
|
Type U 30 series
형식
THMⅢ 30A |
f |
WD (mm) |
L (mm) |
W (mm) |
중량 (kg) |
100100-U |
100 |
79.2 |
272 |
110 |
약1.1 |
10070-U |
70 |
47.8 |
272 |
110 |
약1.1 |
7070-U |
70 |
47.8 |
272 |
110 |
약1.1 |
7050-U |
50 |
26.3 |
272 |
110 |
약1.1 |
Type U 40 series
형식
THMⅢ 40A |
f |
WD (mm) |
L (mm) |
W (mm) |
중량 (kg) |
100100-U |
100 |
76.2 |
289.7 |
123 |
약1.4 |
10070-U |
70 |
44.2 |
289.7 |
123 |
약1.4 |
7050-U |
50 |
21.5 |
289.7 |
123 |
약1.4 |
Type U 50 series
형식
THMⅢ 50A |
f |
WD (mm) |
L (mm) |
W (mm) |
중량 (kg) |
120120-U |
120 |
93.4 |
304 |
146 |
약1.7 |
120100-U |
100 |
72.2 |
304 |
146 |
약1.7 |
Type U 60 series
형식
THMⅢ 60A |
f |
WD (mm) |
L (mm) |
W (mm) |
중량 (kg) |
150120-U |
120 |
92.9 |
320.9 |
170 |
약2.3 |
15070-U |
70 |
36.4 |
320.9 |
170 |
약2.3 |
|
Type L Series
|

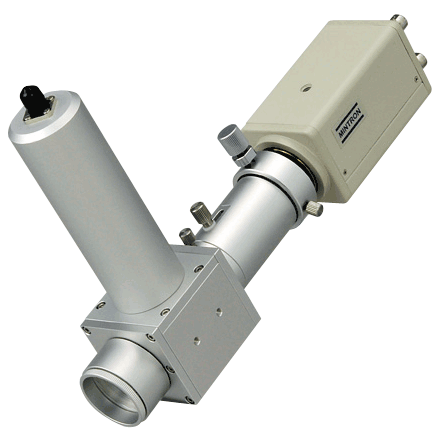

※사진은 THM Ⅲ-30A - 100100 L
 |
「 SUPER LASER 」Series로 출사유닛트 옵션!
특징
- WORK의 가공점이 모니터TV에 의해서 쉽게 확인 가능.
사용용도
- 가이드광으로 가공점 확인이 어려운 미세 WORK의 위치확인.
- WORK뒷면 등 가공점 확인이 곤란한 장소의 용접위치 확인 등.
|
Type L 30 series
형식
THMⅢ 30A |
f |
WD (mm) |
L (mm) |
W (mm) |
중량 (kg) |
100100-L |
100 |
79.2 |
271.9 |
170.6 |
약1.0 |
10070-L |
70 |
47.8 |
271.9 |
170.6 |
약1.0 |
7070-L |
70 |
47.8 |
271.9 |
139.2 |
약1.0 |
7050-L |
50 |
26.3 |
271.9 |
139.2 |
약1.0 |
Type L 40 series
형식
THMⅢ 40A |
f |
WD (mm) |
L (mm) |
W (mm) |
중량 (kg) |
100100-L |
100 |
76.2 |
291.7 |
190.4 |
약1.2 |
10070-L |
70 |
44.2 |
291.7 |
190.4 |
약1.2 |
7050-L |
50 |
21.5 |
291.7 |
190.4 |
약1.2 |
Type L 50 series
형식
THMⅢ 50A |
f |
WD (mm) |
L (mm) |
W (mm) |
중량 (kg) |
120120-L |
120 |
93.4 |
310.5 |
221.3 |
약1.3 |
120100-L |
100 |
72.2 |
310.5 |
221.3 |
약1.3 |
|
THM4-50L-15070-6
 |
특징
- 전용렌즈, 광화이버및 출사유닛트 각 1셋트로,２~6포인트 동시에 용접가능하기때문에, 설비의 간소화와 폭넒은 코스트다운이 가능함.
- 다점동시 용접이 가능하므로, 특히 박판등의 용접후의 변현등의 회소화가 가능함.
- 용접피치가 적은 WORK라도, 출사유닛트가 간섭받지 않습니다.
- 설비면적의 최소화가 실현가능합니다.
용도및 실적예
전자총, 전지,콘덴서의 탭부착, 샤프트의 고정등
SUS304중첩 동시6점 용접가능→ |
|
|
|
THM2-30L-7070
CCD카메라부착 출사유닛트 |
특징
- 부품의 가공점이 모니터,TV에 의해서 손쉽게 확인이 가능함.
용도및 설적예
가이드광으로는, 가공점을 확인할 수 없는, 미세WORK의 위치확인이 가능함.
WORK의 후면등의 가공점 확인을 할 수 없는 장소의 위치확인등.
|
THM-30L-7070
|
현재까지의 출사유닛트보다 세련되고, 품위있는 칼라출사유닛트의 선택이 가능합니다. |
|
|
