용접모니터

용접모니터

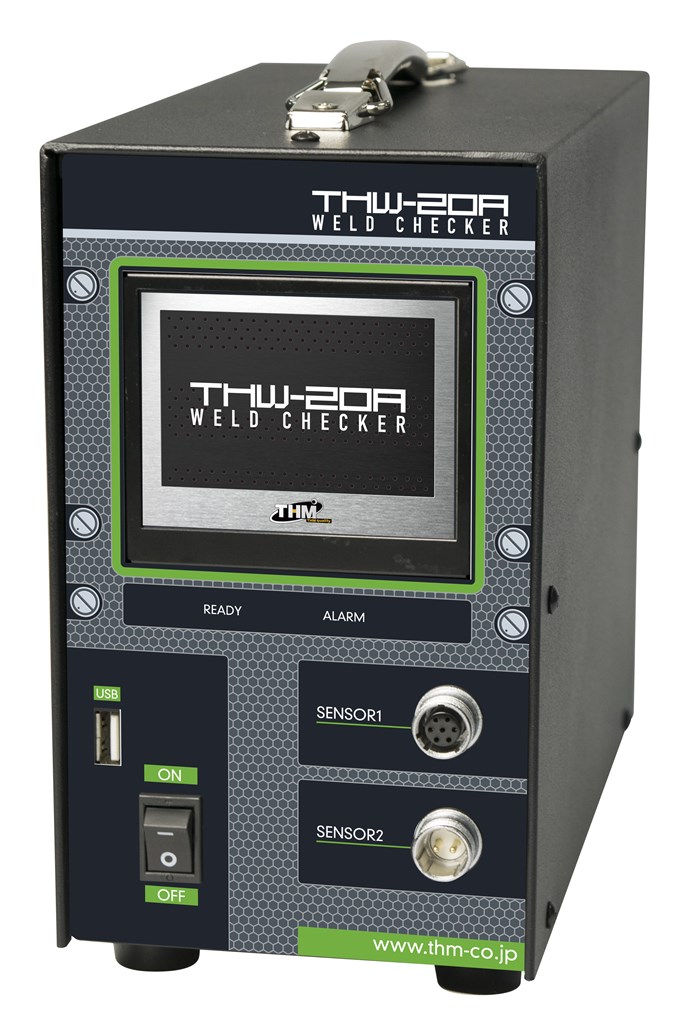

THW-20A





용접시의 통전전류, 전극간 전압및 통전시간을 측정하는 용접모니터입니다.



전자카탈로그

THM종합 카탈로그





특징

・충실한 통전판정기능에 의해, 조건에 맞춰 다양한 통전판정이 가능.
・직류/교류인버터식, 트랜지스터식, 콘덴서식, 모든 저항용접기에 대응가능.
・다국어대응(일본어,영어,중국어)
・외부I/O접속(RS-232C)에 의해PC와의 통신가능.



사 양

형명 THW-20A
최대출력 AC100~240V 50Hz/60Hz
입력전원

1.직류 인버터 용접전원

2.교류 인버터 용접전원

3.트랜지스터 용접전원

4.콘덴서식 용접전원

검출방법

전류:트로이달 코일

전압:전압검출선 접속(센서케이블)

통전시간:트로이달 코일

전류,전압측정치

1.측정기간의 평균실효치

2.측정기간내 최대치

전류측정 측정범위

1.0~1.999kA

2.0~19.99kA

3.0~199.9kA

(옵션:10배감도 트로이달 코일사양)

전압측정 ±2%F.S
측정정도 측정범위 0~9.99V
측정정도 ±2%F.S
통전시간측정범위

직류인버터식 용접전원 0~500ms

교류인버터식 용접전원 0.5~500.0 CYC 50Hz

0.5~600CYC 60Hz

측정범위

직류인버터식 용접전원 0~500ms

트랜지스터식 용접전원 0~19.99ms

콘덴서식 용접전원 0~19.99ms

통전판정 전류/전압/통전시간 상하한 판정등
외부신호출력

PNP트랜지스터 오픈컬렉터

GOOD/NG/ALARM

외형수치 110(W)×250(D)×200(H)
중량 3kg
