트랜지스터 저항용접기

트랜지스터 저항용접기

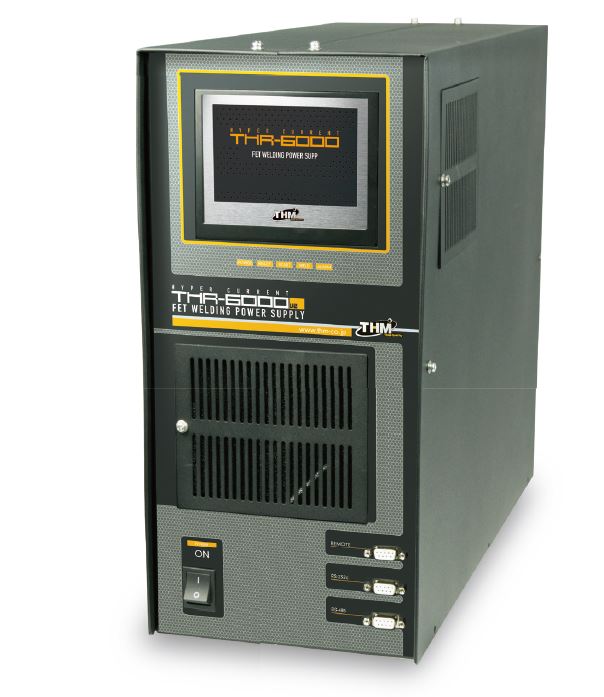

THR-4000   THR-6000   THR-8000     통전전압및 전류에 대하여 고속으로 피드백제어하고, 극성전환이 가능한 고정도 트랜지스터식 저항용접전원입니다.   전자카탈로그 THM종합 카탈로그

특징

・인버터식 용접전원보다 전류의 상승속도가 10배이상 빠르고, 단시간에 고품질 용접이 가능.
・극성전환기능을 탑재하고 있으므로, 정,부극에서의 용접의 차이의 제어가 가능합니다.
・정전류제어(CC),정전압제어(CV)를 선택가능합니다. WORK소재나 형상에 따라 적절한 제어방식 선택가능.
・용접후,실제의 용접전류,전압등을 표시하므로, 용접의 품질관리가 용이합니다.
・RS 232C 로 외부로 출력되므로, 용접의 품질관리가 용이합니다. 또한, 외부로부터 용접조건의 변경도 가능합니다.



용도예

・전지탭용접
・전구・의료기기・센서등,내부정밀가공
・기타 용접・가공등.



사양

형식	THR-4000	THR-6000	THR-8000
용접전원	Single-phase AC200V ±10% ,50/60Hz
	Below 10A	Below 10A	Below 20A
최대출력전류	4000A	6000A	8000A
제어방식	Constant current control type(CC),Constant voltage control type(CV)
용접조건	15 schedules
용접시간설정	SQUEES :000 ~ 999 ms (1 ms Step ) UP_SLOPE :0.00 ~ 9.99 ms (0.01ms Step) +WELD :0.00 ~ 9.99 ms (0.01ms Step) COOL :0.00 ~ 999 ms (1 ms Step) -WELD :0.00 ~ 9.99 ms (0.01ms Step) DOWN_SLOPE :0.00 ~ 9.99 ms (0.01ms Step) HOLD :000 ~ 999 ms (1 ms Step )
전류설정범위	0.000 ~ 4.000 KA	0.000 ~ 6.000 KA	0.000 ~ 8.000 KA
전압설정범위	0.00 ~ 9.99 V
쇼트카운터	0 ~ 99999
용접모니터 범위설정	Current:0.000 ~ 9.999 KA Voltage:0.00 ~ 9.99 V
수치	231(W)×541(D)×435(H)	231(W)×541(D)×435(H)	231(W)×541(D)×566(H)
중량	28Kg	31Kg	37Kg

용접샘플

전지부품의 용접

콘덴서의 용접
