5000A~20KA용 인버터 저항용접기

5000A~20KA용 인버터 저항용접기

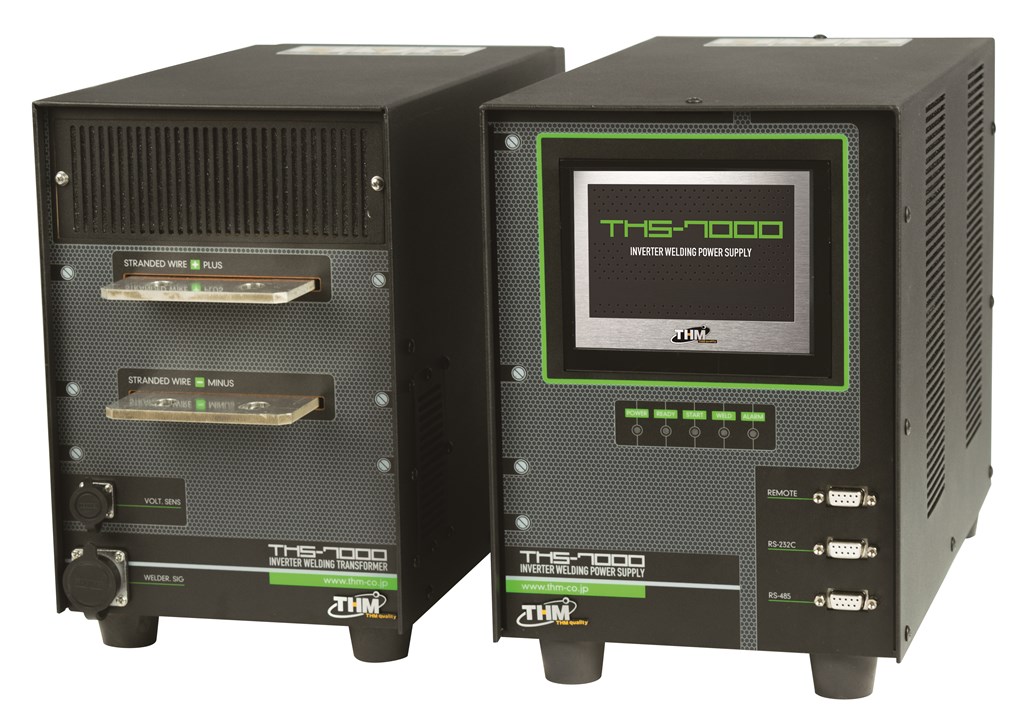

THS-5000   THS-7000   THS-8000   THS-10KA   THS-20KA     THM의 저항용접기는, 간단한 조작으로 취급이 용이하며, 고품질의 접합이 가능합니다.   전자카탈로그 THM종합 카탈로그

특징

・1차전류를 실시간으로 감지하고, 설정되어 있는 전류와 비교/제어후, 전원, 전압및 부하변동을 자동적으로 보정합니다.
・고주파 인버터식에 의한 고효율 용접으로, 고품질의 용접이 가능.(4Khz)
・시인성이 우수하고,아주 빠르게 정상용접의 가/부가 표시되므로, 고효율 양품선별작업이 가능.
・2단통전방식으로, 다양한 재료의 용접이 가능합니다. UP/DOWN SLOPE기능으로,스팩터및 크랙등의 최소화실현.
・본체 소형화로,자동기 탑재에 용이하고, 조작도 간단합니다. 각 WORK마다 15종류의 조건선택이 가능.



용도예

・진동모터,센서등의 부품용접.
・MEMS,전자카드,필터등의 부품용접



사양

형식	THS-5000	THS-7000	THS-8000	THS-10KA	THS-20KA
투입전원	3φ200V/220V/380V,50/60Hz
최대단락전류	5000A	7000A	8000A	10000A	20000A
제어주파수	4KHz	2KHz	2KHz	2KHz	1KHz&2KHz
제어방식	Primary current Secondary current Secondary voltage Secondary power
파라메 타설정범위	Current 0.30-5.00KA Voltage 0.40-4.50V Power 0.10-19.99KW	Current 0.80-7.00KA Voltage 0.40-4.50V Power 0.10-19.99KW	Current 0.80-8.00KA Voltage 0.40-4.50V Power 0.10-19.99KW	Current 0.80-9.99KA Voltage 0.50-4.50V Power 0.10-19.99KW	Current 0.80-20.0KA Voltage 0.50-4.50V Power 0.10-19.99KW
용접 타이밍차트 설정	Squeeze: 0-9999ms Hold: 0-9999ms Upslope 1/2: 0-999ms Weld 1/2: 0-999ms Down slope 1/2: 0-999ms Pulse setting : 0-9
트랜스 전환기능	Max 5 lines Split				NO
출력트랜스 2차무부하전압	17.4KVA	29.7KVA	34.0KVA	42.1KVA	82.3KVA
	11.0V	13.0V
냉각방식	Air cooling	Water cooling
전원본체수치	198(W)×410(D)×286(H)			182(W)×429(D)×302(H)
전원중량	16kg				17kg
비고	Split type
트랜스수치	183(W)×365(D)×285(H)			182(W)×429(D)×302(H)	182(W)×470(D)×370(H)
트랜스중량	16	28		30	62

용접샘플

스폿용접

휴징용접
