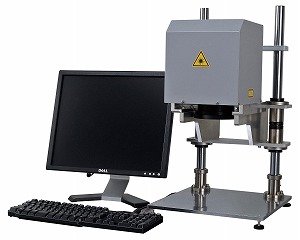

스캐닝시스템

THSC시리즈

레이저광을 XY축방향으로 자유자재로 조사시켜 금속WORK에 고속가공을 실현!가공스피드를 크게 개선하여, 택타임단축・생산효율UP에 크게 공헌합니다.

당사[화이버레이저],[SUPER LASER]시리즈와 조합하여 사용합니다.

・최대32종류의 스캐닝데이터가 등록가능합니다.
・전용 소프트웨어로 쉽게 설정이 가능.
・동일 WORK내에서 다른 용접조건으로 용접이 가능하며, 복수의 용접조건으로 SPOT・SEAM용접을 실현.

・복수용접으로 단시간에 용접하는 경우(휴대전화기판등)
・복잡한 용접경로에 의해 제어가 필요한 경우등

	THSC시리즈
OS	Windows7
소프트웨어	Mlamac
최대가공 AREA1 *1	φ60mm ・ 100mm ・40mm
최대가공 AREA2 *2	94mm ・ 215mm ・ 340mm
위치데이터 설정기능	매트릭스데이터에 연동한 티칭읽기／CAD 데이터 영상데이터에서 읽기
위치결정신호	디지털방식
조합 레이저용접기	펄스YAG레이저 MAX시리즈의 전기종／화이버레이저 THF시리즈
통신제어	RS485통신

*1 YAG레이저용

*2 화이버레이저용　kw 클래스까지 대응
