2000W / 3000KW / 4000W / 5000w 화이버레이저용접기

2000W / 3000KW / 4000W / 5000w 화이버레이저용접기

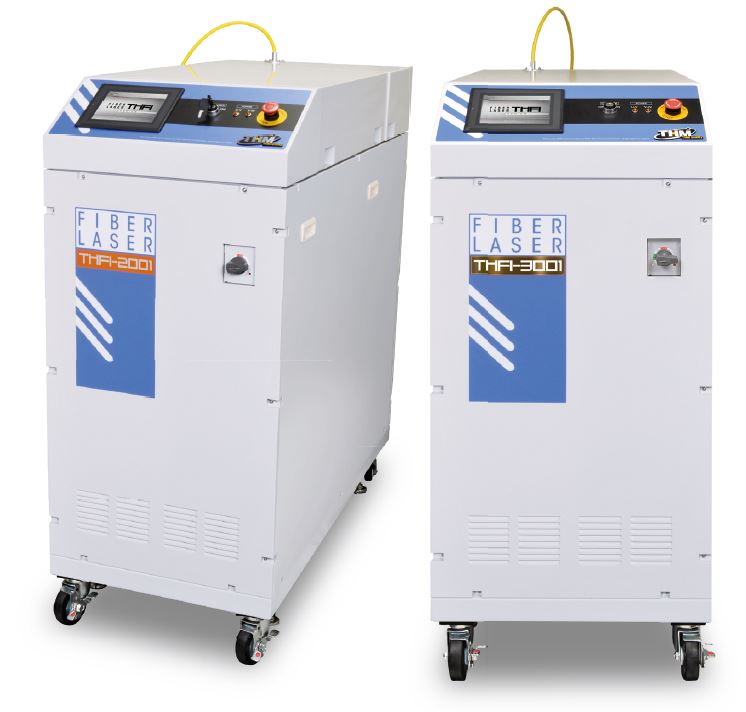

THFI-2001 THFI-3001 THFI-4001 THFI-5001   가공점에서 매우 높은 에너지밀도를 얻을 수 있고, 박판미세용접이나, 고속용접, 대출력에 의해, 후판용접이 가능합니다. 또한, 용접뿐만아니라, 표면가공・절단에도 적합합니다.       전자카탈로그 THM종합 카탈로그

특징

・우수한 빔품질의 발진설계로 높은 가공성을 실현

・고효율을 실현.기존의 YAG레이저 용접기에 비해, 소비 전력을 대폭 저감

・메인테넌스불요로, 뛰어난 장기 안정성과 런닝코스트 저감 실현

・독자적인 발진기 채용으로 반사광에 강하고 파손되지 않슴

・CW(연속)발진과 펄스발진 전환 가능



용도예

・각종금속부품의 정밀용접
・이종금속용접(알미늄 ･신주 ･ 동 ･티탄도 O.K)
・각종금속판의 절단

・선재용접,단자용접



사양

형명		THFI-2001	THFI-3001	THFI-4001	THFI-5001
최대출력		2000W	3000W	4000W	5000W
발진모드		Multi mode
발진파장		1070nm±5nm
출력제어 펄스모드	펄스폭	0.01~1000 ms
	반복주파수	1~50000 PPs
	SLOPE UP / DOWN	0~65000 Shot *1
	변조파형	단형파・정현파・삼각파・임의파형
출력제어  CW모드	조사시간	CW / 0.1ms~65000sec *2
	SLOPE UP / DOWN	0~10000 sec
레이저조건설정수		256
출력측정기능		평균출력(W)・출력에너지(J)
파워피드백		표준장비
위치결정 가이드광		적색가시 레이저다이오드 내장
외부통신기능		RS485통신기능２포트 표준장비
냉각방식		수냉
소요전원		AC200V ±10%     50/60Hz
소비전력		최대20k VA *3	최대30k VA *3	최대40k VA *3	최대50k VA *3
외형수치		700(W)  ×  1350(D)  ×　1490(H)		700(W)  ×  1350 (D)  ×　1990(H)	700(W)  ×  1350 (D)  ×　2190(H)
질량		480kg	600kg	640kg	680kg

*1펄스수 설정시 펄스수가 자동정지

*2조사시간 설정시 시간이 자동정지

*3부속칠러유닛트 소비전력을 포함





용접샘플

동의 맞대기용접(두께:1mm)

SUS중첩용접(비드경: 0.13mm)
