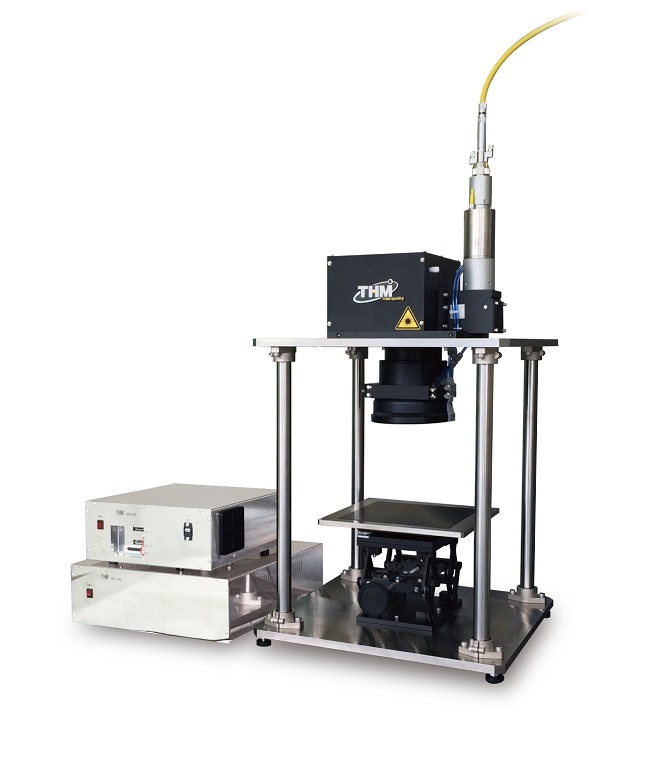

풀디지털갈바노스캐너

풀디지털갈바노스캐너



THSC시리즈





레이저광을 XY축방향으로 자유자재로 조사시켜, 금속WORK에 고속가공을 실현!가공스피드를 크게 개선하여, 택타임단축・생산효율UP에 크게 공헌합니다.

당사[화이버레이저]시리즈와 조합하여,사용합니다.



전자카탈로그

THM종합 카탈로그





특징

극한까지 높인 위치 정밀도      재현성±2μm       정밀도50μm이내
・온도 드리프트의 낮은 풀 디지털 스캐너를 채용
・고정밀의 위치 결정에 의한 고속 심 용접&고속 스폿트 용접을 실현

・디지털 엔코더를 위치 검출기에 탑재해,<2μrad/→의 온도 드리프트 성능의 안정된 가공 가능

・fθ렌즈 사용의 경우에서도, 보정 소프트에서 위치 정밀도 50μm이내를 달성



고출력 화이버레이저에 대응      최대5KW

・KW클래스 고출력 화이버 레이저 가공을, 풀 디지털의 높은 위치 정밀도로 실현



구성

개발한 콘트롤러에 의해 뛰어난 제어성과 기능을 실현

・범용성의 높은 디지털 I/O를 탑재해, 다양한 외부 기기 접속 가능
 (디지털 제어 I/O,입력 64비트,출력 54비트,RS485 통신 방식)
・USB 접속으로 노트북 PC에도 대응

・스캐너 제어에 XY2100 디지털 인터페이스를 채용



용도예

・복수용접으로 단시간에 용접하는 경우(휴대전화기판등)
・복잡한 용접경로에 의해  제어가 필요한 경우등



사양

  THSC-F2001
가공 AREA ㅁ215mm
fθ렌즈 f=340mm W.D. 203.4
위치재현성 ±2μm
표준기능

Deformation revise function

Offset function

Teaching funvtion

CAD data reading function

소요전원 AC100V 50/60Hz
질량 17kg
